КВ конвертер для RTL SDR. UP converter for RTL SDR

Страница: 1

Сообщений 1 страница 12 из 12

1

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

Существует такой приемник SDR на базе тюнера с чипом RTL2832U+R820T. Изначально конечно он предназначался для приема эфирного телевидения DVBT но умельцы "допилили" драйвера и приемник стал практически всеволновым от 24 до 1500 мГц.
Для работы с тюнером я использую программы SDRsharp и HDSDR.
http://sh.uploads.ru/t/BDfHS.jpg

Что бы принимать КВ необходимо использовать конвертер с переносом участка 0-30 мГц в рабочий диапазон тюнера, который начинается с 24 мГц. Ну 0 мГц вы точно не поймаете :), а вот с 500 кГц и выше прием будет.
Существует много схем конвертеров. Одна из них представлена ниже.

Большая просьба. Выкладывайте пожалуйста свои схемы конвертеров и результаты их работы.

P.S. Спасибо китайцам за наше счастливое детство... )))

0

2

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

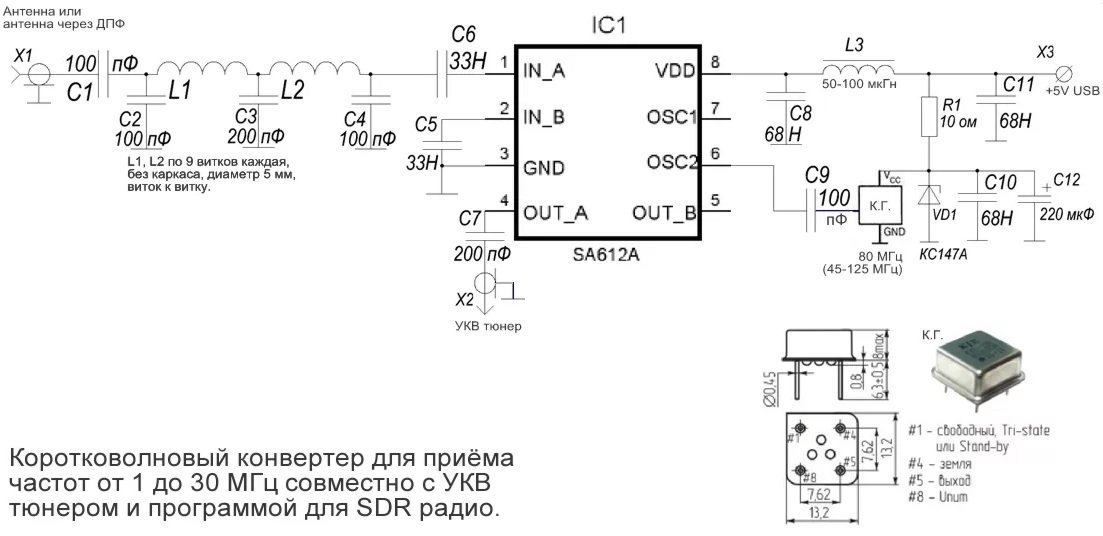

схема КВ ковертера для тюнера RTL2832U

http://sh.uploads.ru/t/y1XcS.jpg

В качестве активного элемента, задающего частоту преобразования, используется кварцевый генератор на 100-125 мГц. Предпочтительнее конечно частота повыше, потому что в диапазоне 100 мГц много вещательных FM станций, которые будут мешать приему.

Это первый вариант конвертера который я сделал сразу же как купил донгл.
Работает вполне удовлетворительно, но у меня 2 раза вылетали микросхемы от статики и они закончились к сожалению  :crazyfun: . А нужно было всего лишь  поставить на входе пару встречных диодов для защиты, но я слишком торопился и посчитал это малосущественным, а зря.  Пришлось искать другую схему.

0

3

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

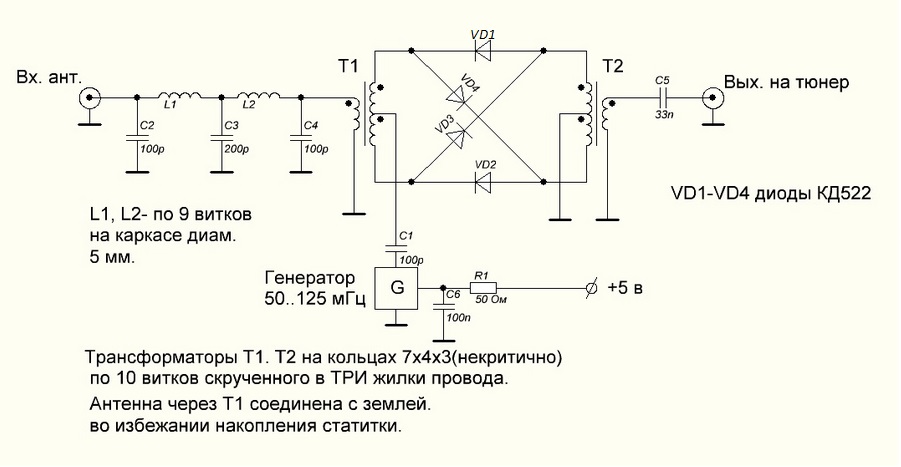

Еще одна схема конвертера...
Простая и рабочая.
http://s3.uploads.ru/t/vcVCP.jpg

L1 L2 диаметр провода 0,5мм. Трансформаторы диаметр провода 0,1-0,12 мм
На данный момент я использую этот конвертер и он меня вполне устраивает. С модифицированными драйверами  для программы SDR# прием улучшился, по сравнению со старыми библиотеками.
Драйвера можно скачать тут: https://yadi.sk/d/kAKBESJHk8EP4  Читайте файл Readme там написано как установить драйвера.

В этих драйверах сделана возможность точной регулировки нескольких параметров тюнера, а также "децимация", которая позволяет выделять из диапазона более узкие участки.

Кто хочет может сохранить старые драйвера отдельно, на всякий случай, но у меня после установки новых библиотек для чипа RTL2832U никаких проблем не возникло.

0

4

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

Вот мой конвертер воплощенный в конструкцию... Коряво конечно, но работает.  :crazyfun:
Это больше похоже на "макетный" вариант

http://s6.uploads.ru/t/n0iZ7.jpg

0

5

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

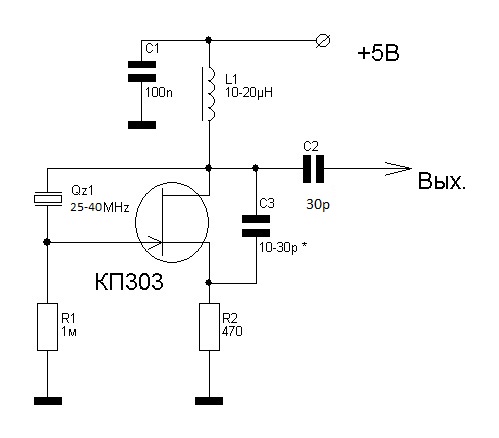

Для тех у кого нет Кварцевого генератора я посоветую для пробы собрать генератор по этой схеме.

http://s6.uploads.ru/t/CU76c.jpg

Генератор работает практически без настройки и с любым дросселем L1.
В качестве дросселя можно также намотать 30-40 витков любого тонкого провода на резисторе 10-100 кОм.

0

6

  • Автор: GURU
  • Новичок
  • GURU
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 9
  • Уважение: +1
  • Позитив: +0
  • Провел на форуме:
    3 часа 0 минут
  • Последний визит:
    2016-05-01 11:10:53

Я кстати делал оба варианта и мне больше понравился смеситель на SA612.
Просто потому что он хоть немного но усиливает, а в смесителе на диодах теряется где то 6-8 дБ сигнала. А если еще с разделительным трансформатором после него, то еще на 3 дБ упадет... итого в сухом остатке 10 дБ потерь.
Это в принципе немного, но как-то жалковато :)

Схема включения SA612 у меня немного другая. Потом нарисую в Сплане, когда лень пройдет  :writing:

0

7

  • Автор: GURU
  • Новичок
  • GURU
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 9
  • Уважение: +1
  • Позитив: +0
  • Провел на форуме:
    3 часа 0 минут
  • Последний визит:
    2016-05-01 11:10:53

Вот как я делал...
ФНЧ на входе обязателен иначе ФМ-ки забьют диапазон после 18 мГц и выше

Отредактировано GURU (2016-01-30 23:11:10)

0

8

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

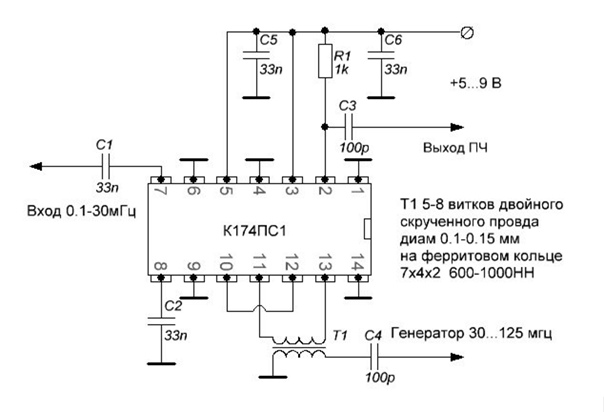

КВ конвертер, для работы с RTL2832U, на К174ПС1 с внешним генератором. В принципе она почти аналог SA612, но отличается от нее немного увеличенным уровнем шума, дБ на 3 по-моему. За то дешевая до "нимагу" :)
http://uploads.ru/8ikac.jpg
http://s9.uploads.ru/t/VEqkj.jpg

ФНЧ  до 30 мГц на входе не показан, но он необходим.  :dontknow:

0

9

  • Автор: Kapitan
  • Модератор
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 4
  • Уважение: +0
  • Позитив: +0
  • Провел на форуме:
    2 часа 48 минут
  • Последний визит:
    2016-03-27 08:51:20

Здравствуйте коллеги,. Я попробовал намотать трансформатры для диодного смесителя по новому методу... на двух колечках.
Колечки от трансформатора ЛАН из материнской платы. Их размер 4х2х3, малюсенькие. Первичная обмотка 8-10 витков ДВОЙНОГО скрученного провода 0.08-0.1 мм. Поверх нее мотается вторичная обмотка 8-10 витков ОДИНОЧНОГО провода того же типа.
http://s6.uploads.ru/t/YPwGC.jpg

Отредактировано Kapitan (2016-03-26 19:51:51)

-1

10

  • Автор: GURU
  • Новичок
  • GURU
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 9
  • Уважение: +1
  • Позитив: +0
  • Провел на форуме:
    3 часа 0 минут
  • Последний визит:
    2016-05-01 11:10:53

А в чем преймущества этого трансформатора? Я обычно  мотаю сразу тройным проводом на одном кольце.
Кстати, я думаю тут лучше было бы бинокль небольшой использовать.

0

11

  • Автор: Kapitan
  • Модератор
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 4
  • Уважение: +0
  • Позитив: +0
  • Провел на форуме:
    2 часа 48 минут
  • Последний визит:
    2016-03-27 08:51:20
GURU написал(а):

А в чем преймущества этого трансформатора? Я обычно  мотаю сразу тройным проводом на одном кольце.
Кстати тут лучше бинокль мелкий использовать я думаю.

Да.. бинокли были бы лучше, но у меня их не было и я сделал на кольцах.
Преимущества этого способа в малой паразитной емкости между первичкой и вторичкой. Если скрутить сразу три провода и намотать трансформатор, эта емкость будет максимальна при одинаковом количестве витков  в сравнении с трансф. в моем варианте. Гетеродин на выход смесителя будет пролезать больше при тройной скрутке, а тут вторичка симметрична, а первичка как бы отдельно.
Потери сигнала нисколько не заметил.

Отредактировано Kapitan (2016-03-27 08:35:05)

0

12

  • Автор: Android
  • Администратор
  • Android
  • Зарегистрирован: 2015-06-13
  • Приглашений: 0
  • Сообщений: 81
  • Уважение: +0
  • Позитив: +6
  • Пол: Мужской
  • Возраст: 52 [1972-03-18]
  • Провел на форуме:
    5 дней 2 часа
  • Последний визит:
    2024-11-05 23:51:41

На старых материнских платах есть диоды LL4148, которые можно использовать в смесителе. Диоды аналог наших КД522.
На фото красного цвета, в СМД корпусе
https://pp.vk.me/c633126/v633126393/1fa43/55z-Du5VALk.jpg
